سنسورهای دستگاه استرچ پالت (Stretch Wrapper)

راهکارهای Telemecanique Sensors برای بسته‌بندی هوشمند

دستگاه Stretch Wrapper چیست و چه کاربردی دارد؟

دستگاه استرچ پالت (Stretch Wrapper) یکی از تجهیزات مهم در خطوط بسته‌بندی و جابه‌جایی مواد است که برای تثبیت بار روی پالت، از فیلم پلاستیکی کشسان استفاده می‌کند. این دستگاه با پیچیدن لایه‌های فیلم استرچ به دور کالاها، به حفظ پایداری بار در زمان جابه‌جایی، انبارداری و حمل‌ونقل کمک می‌کند.

در خطوط تولید و انبارهای صنعتی، عملکرد صحیح دستگاه استرچ پالت به عواملی مانند تشخیص دقیق موقعیت پالت، کنترل وضعیت فیلم، شناسایی ابعاد بار و حفاظت از اپراتور وابسته است. استفاده از سنسورهای مناسب می‌تواند به افزایش دقت عملکرد، کاهش توقف‌های ناخواسته و بهبود ایمنی دستگاه کمک کند.

شرکت Telemecanique Sensors مجموعه‌ای از راهکارهای سنسوری را برای این کاربرد معرفی کرده است که در ادامه بررسی می‌کنیم.

چالش‌های فنی در دستگاه‌های استرچ پالت

در عملکرد دستگاه Stretch Wrapper ممکن است چالش‌های مختلفی ایجاد شود:

• تشخیص موقعیت پالت: دستگاه باید موقعیت پالت را برای اجرای صحیح چرخه بسته‌بندی تشخیص دهد.
• پایش وضعیت فیلم استرچ: پایان رول فیلم یا پارگی آن می‌تواند فرآیند بسته‌بندی را مختل کند.
• کنترل موقعیت مکانیزم‌های متحرک: برخی بخش‌های دستگاه باید در موقعیت‌های مشخص متوقف شوند یا به مرحله بعدی حرکت کنند.
• تشخیص بیرون‌زدگی بار از محدوده پالت: ابعاد نامناسب بار ممکن است بر کیفیت بسته‌بندی و ایمنی جابه‌جایی تأثیر بگذارد.
• حفاظت از اپراتور: حرکت قسمت‌های مکانیکی دستگاه، به‌ویژه در نواحی خطرناک، نیازمند راهکارهای ایمنی مناسب است.

انتخاب سنسور متناسب با هر یک از این وظایف، به طراحی دستگاه، شرایط نصب و الزامات سیستم کنترل بستگی دارد.

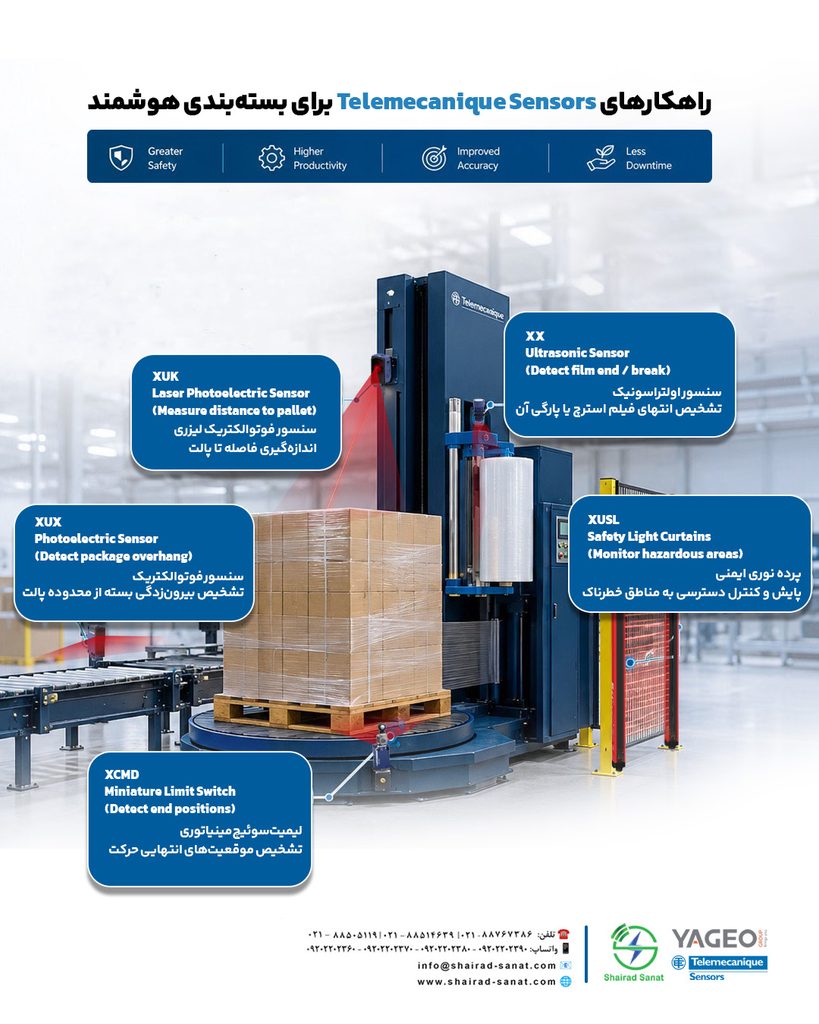

راهکارهای Telemecanique Sensors در دستگاه Stretch Wrapper

۱. سنسور لیزری XUK؛ اندازه‌گیری فاصله تا پالت

سری XUK Laser Photoelectric Sensor در راهکار معرفی‌شده برای دستگاه استرچ پالت، برای اندازه‌گیری فاصله تا پالت در نظر گرفته شده است.

این قابلیت می‌تواند در تشخیص موقعیت پالت نسبت به سنسور و پشتیبانی از عملکرد صحیح دستگاه کاربرد داشته باشد. اطلاعات فاصله، بسته به مدل سنسور و نحوه طراحی سیستم کنترل، می‌تواند برای تنظیم یا کنترل مراحل عملیاتی مورد استفاده قرار گیرد.

کاربرد اصلی: اندازه‌گیری فاصله تا پالت.

۲. سنسور اولتراسونیک XX؛ تشخیص پایان رول فیلم یا پارگی فیلم

سری XX Ultrasonic Sensor یکی از راهکارهای معرفی‌شده برای تشخیص پایان رول فیلم استرچ یا پارگی فیلم در دستگاه است.

پایش وضعیت فیلم اهمیت زیادی دارد؛ زیرا تمام شدن رول یا قطع‌شدن فیلم می‌تواند موجب توقف فرآیند و نیاز به مداخله اپراتور شود. استفاده از سنسور مناسب برای این وظیفه می‌تواند به شناسایی وضعیت غیرعادی و ارسال سیگنال به سیستم کنترل کمک کند.

کاربرد اصلی: تشخیص پایان رول فیلم یا پارگی آن، مطابق پیکربندی کاربردی معرفی‌شده توسط سازنده.

۳. لیمیت‌سوئیچ مینیاتوری XCMD؛ تشخیص موقعیت‌های انتهایی

در دستگاه استرچ پالت، بخش‌هایی از مکانیزم ممکن است در مسیرهای مشخصی حرکت کنند و رسیدن آن‌ها به موقعیت نهایی باید تشخیص داده شود.

XCMD Miniature Limit Switch یک لیمیت‌سوئیچ مینیاتوری است که برای تشخیص موقعیت‌های انتهایی در راهکار معرفی‌شده توسط Telemecanique Sensors به کار می‌رود.

این سوئیچ با عملکرد مکانیکی خود، تغییر وضعیت کنتاکت را در اثر تحریک عملگر ایجاد می‌کند. سیگنال حاصل می‌تواند برای کنترل حرکت، توقف یا انتقال به مرحله بعدی در مدار فرمان استفاده شود.

کاربرد اصلی: تشخیص موقعیت‌های انتهایی مکانیزم‌های متحرک.

۴. سنسور فوتوالکتریک XUX؛ تشخیص بیرون‌زدگی بار

XUX Photoelectric Sensor در راهکار رسمی این کاربرد برای تشخیص Package Overhang، یعنی بیرون‌زدگی بسته یا بار از محدوده مورد انتظار، معرفی شده است.

اگر کالاهای قرارگرفته روی پالت از محدوده مجاز فراتر بروند، ممکن است بسته‌بندی به‌درستی انجام نشود یا در ادامه مسیر جابه‌جایی مشکل ایجاد شود. تشخیص این وضعیت می‌تواند به سیستم کنترل کمک کند تا پیش از ادامه فرآیند، شرایط بار بررسی شود.

کاربرد اصلی: تشخیص بیرون‌زدگی بسته یا بار از محدوده پالت.

۵. پرده نوری ایمنی XUSL؛ پایش دسترسی به نواحی خطرناک

در دستگاه‌های استرچ پالت، قسمت‌های متحرک مانند صفحه گردان، مکانیزم‌های انتقال و اجزای حرکتی می‌توانند نواحی خطرناک ایجاد کنند.

XUSL Safety Light Curtains برای پایش دسترسی افراد به نواحی خطرناک دستگاه در راهکار معرفی‌شده توسط سازنده به کار می‌رود. در صورت ورود فرد به میدان حفاظتی، سیستم ایمنی مناسب می‌تواند فرمان لازم را صادر کند.

انتخاب پرده نوری باید با توجه به ارزیابی ریسک، فاصله نصب، زمان توقف دستگاه و الزامات ایمنی ماشین انجام شود. همچنین، پرده نوری به‌تنهایی تضمین‌کننده ایمنی نیست و باید با مدار ایمنی و منطق کنترلی مناسب یکپارچه شود.

کاربرد اصلی: پایش دسترسی افراد به نواحی خطرناک ماشین.

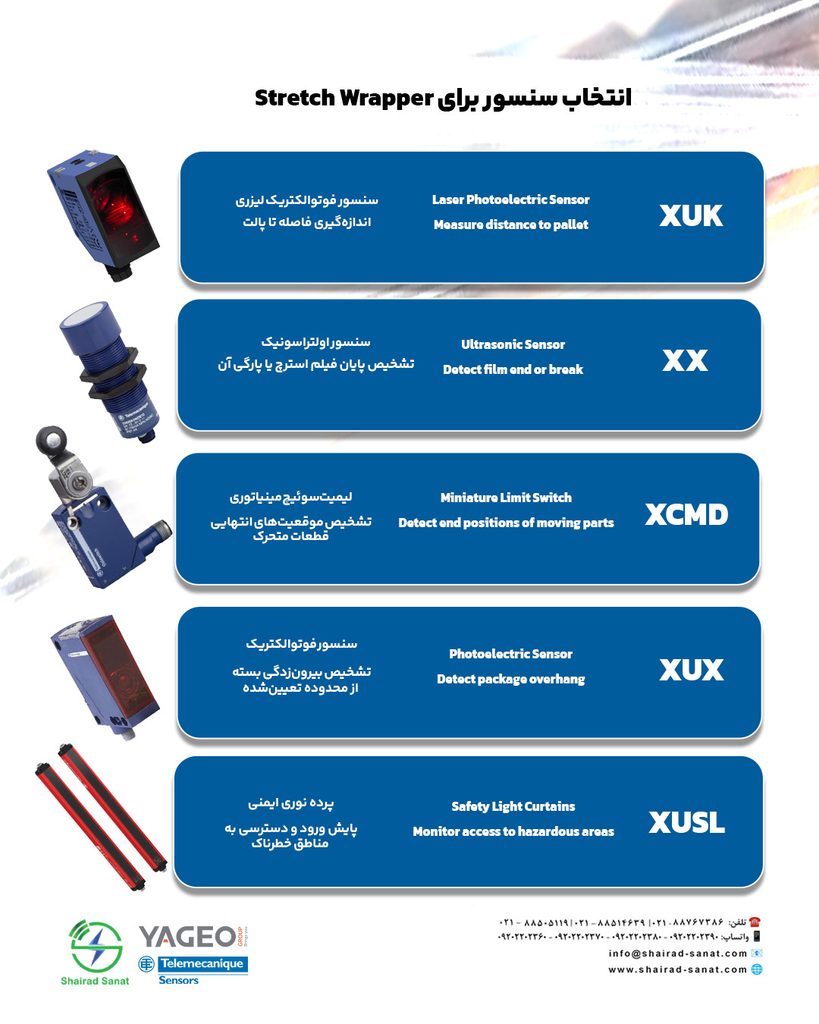

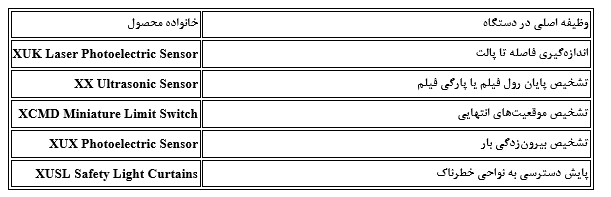

جدول راهنمای انتخاب سنسور برای Stretch Wrapper

مزایای استفاده از سنسورهای مناسب در دستگاه استرچ پالت

به‌کارگیری سنسور متناسب با وظیفه موردنظر می‌تواند مزایای زیر را به همراه داشته باشد:

• بهبود تشخیص موقعیت پالت و شرایط بار.
• شناسایی برخی اختلالات مرتبط با فیلم استرچ.
• کنترل دقیق‌تر موقعیت مکانیزم‌های متحرک.
• کاهش احتمال ادامه چرخه بسته‌بندی در شرایط نامناسب، در صورت طراحی صحیح منطق کنترلی.
• پشتیبانی از حفاظت اپراتور با استفاده از تجهیزات ایمنی مناسب.
• کمک به کاهش توقف‌های ناخواسته و بهبود پایداری فرآیند بسته‌بندی.

نتیجه نهایی به انتخاب صحیح مدل، شرایط نصب، تنظیمات و نحوه یکپارچه‌سازی سنسورها با سیستم کنترل دستگاه بستگی دارد.

چگونه سنسور مناسب دستگاه Stretch Wrapper را انتخاب کنیم؟

برای انتخاب سنسور مناسب، بهتر است پیش از خرید به چند نکته توجه شود:

۱. نوع وظیفه: اندازه‌گیری فاصله، تشخیص حضور، تشخیص موقعیت انتهایی یا پایش ایمنی هرکدام به تجهیز متفاوتی نیاز دارند.

۲. شرایط نصب: فاصله تشخیص، فضای نصب، نوع سطح هدف و احتمال وجود گردوغبار یا آلودگی باید بررسی شوند.

۳. مشخصات الکتریکی: نوع خروجی، ولتاژ تغذیه و سازگاری با ورودی‌های PLC یا مدار کنترل باید با مشخصات مدل انتخابی تطبیق داشته باشند.

۴. الزامات ایمنی: تجهیزات ایمنی باید بر اساس ارزیابی ریسک و استانداردهای مربوط به ماشین انتخاب و نصب شوند.

۵. تطبیق مدل با کاربرد: نام یک خانواده محصول به‌تنهایی برای تأیید تناسب فنی کافی نیست. دیتاشیت و مشخصات دقیق مدل باید بررسی شوند.

تأمین سنسورهای Telemecanique Sensors از شایراد صنعت

شایراد صنعت در حوزه اتوماسیون صنعتی و تجهیزات سنجش و کنترل فعالیت می‌کند. برای انتخاب سنسور مناسب دستگاه‌های استرچ پالت، بررسی شماره فنی، شرایط کاربرد و مشخصات فنی محصول، پیش از ثبت سفارش اهمیت دارد.

اگر برای طراحی، تعمیر یا بهینه‌سازی دستگاه Stretch Wrapper به سنسورهای اندازه‌گیری فاصله، سنسورهای تشخیص وضعیت فیلم، لیمیت‌سوئیچ یا تجهیزات ایمنی نیاز دارید، می‌توانید مشخصات فنی یا مدل موردنظر خود را برای بررسی و استعلام در اختیار کارشناسان شایراد صنعت قرار دهید.

شایراد صنعت؛ همراه شما در انتخاب راهکارهای سنجش و کنترل برای اتوماسیون صنعتی.
